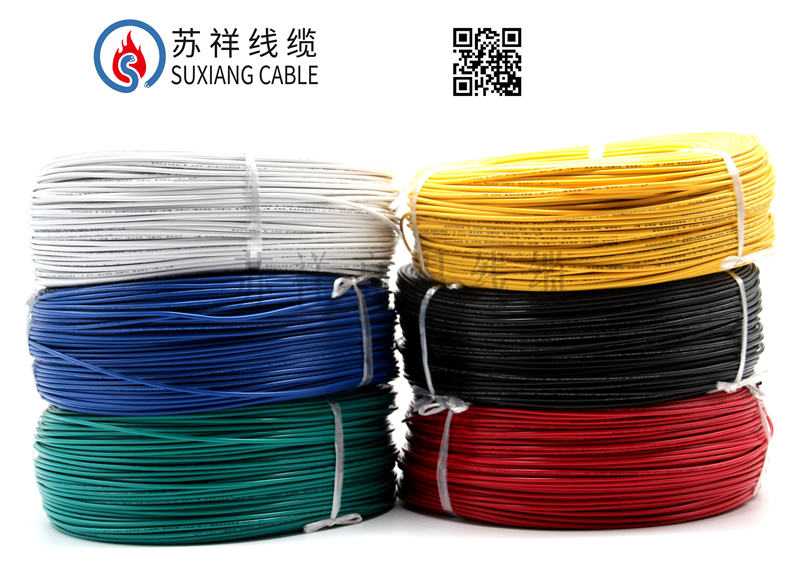

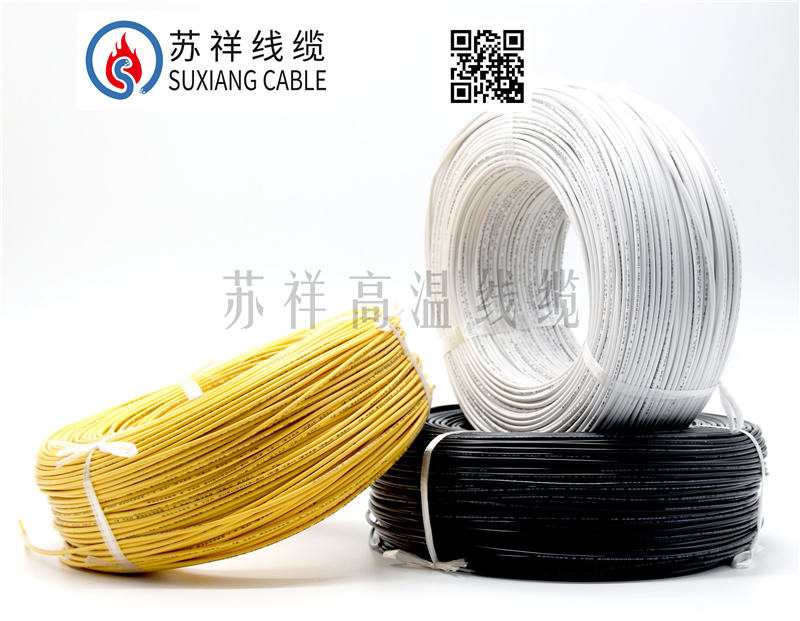

UL1095

产品中心

UL1095

■ 构造 CONSTITUTION：

■ 产品说明

●

额定电压：300V，额定温度：80℃

●

导体使用绞线32-16AWG裸铜或镀锡丝

●

PVC绝缘

●

可通过UL VW-1及CSA FT1垂直耐燃试验

●

使用标准厚度、易剥、易裁

●

具有抗酸碱、耐油、防潮、防霉等特性

■ 应用

适用于一般电子、电器设备内部连线，由于机械动作会令其磨损，需做适当保护

技术参数

UL 1095 80℃ 300V
导体类型 Conductor Type	导体 Conductor			绝缘 Insulation		最大导体电阻 Max Resistance at 20℃	最小绝缘电阻 Min Insulation Resistance at 20℃	耐电压 Dielectric Strength AC 1 min	标准长度 Standard Length
	线规 Spec	线数/ 线径	直径 Dia.	标称厚度 Nom. Thick.	标称外径Nom. Dia.	最大导体电阻 Max Resistance at 20℃	最小绝缘电阻 Min Insulation Resistance at 20℃	耐电压 Dielectric Strength AC 1 min	标准长度 Standard Length
	AWG	No./mm	mm	mm	mm	Ω/km	MΩ.Km	V	Ft(M)
绞合导体 Stranded Conductor	30	7/0.10	0.30	0.30	0.98	354.24	15	1500	2000(610)
	28	7/0.127	0.38	0.30	1.06	223.75
	26	7/0.16	0.48	0.30	1.16	139.73
	24	11/0.16	0.61	0.30	1.29	93.3
	22	17/0.16	0.76	0.30	1.44	55.0
	20	26/0.16	0.94	0.30	1.62	34.6
	18	41/0.16	1.18	0.30	1.86	21.8
	16	26/0.254	1.49	0.30	2.20	13.7
单根导体 Single Conductor	28	1/0.32	0.32	0.30	1.0	227.39
	26	1/0.404	0.404	0.30	1.08	142.79
	24	1/0.511	0.511	0.30	1.19	89.39
	22	1/0.643	0.643	0.30	1.32	54.3
	20	1/0.813	0.813	0.30	1.49	33.9
	18	1/1.024	1.024	0.30	1.70	21.4
	16	1/1.29	1.29	0.30	1.97	13.5
整体镀锡 Overall Tinned	26	7/0.16	0.48	0.30	1.16	139.73
	24	7/0.203	0.61	0.30	1.295	86.0
	22	7/0.254	0.76	0.30	1.44	54.8
	20	7/0.32	0.96	0.30	1.64	34.2
	18	7/0.404	1.21	0.30	1.89	23.2
