电子计算机用屏蔽电缆

描述
参数

本产品技术指标参照IEC189和英国BX5308Q/320831NHN005-1997

用途：

电子计算机用屏蔽电缆，选用介电常数小的高压聚乙烯绝缘。采用对绞、对屏、总屏（或三线组绞合、组屏蔽、组屏总屏）等结构形式，具有介质损耗小、出数信号能力强、抗干扰性能好等特点，能可靠地传输微弱的模拟信号或数字信号，可广泛地用于发电、冶金、石油、化工、轻纺等部门的检测和控制用计算机系统自动化装置，以及一般的工业计算机上。

产品命名和代号

代号：

DJ——（系列代号）电子计算机用屏蔽电缆

Y——（绝缘代号）高压聚乙烯

F——（绝缘代号）氟塑料

V——（护套代号）聚氯乙烯

R——表示多股软线芯

P——（屏蔽代号）铜网屏蔽；P1镀锡铜丝屏蔽；P2铜带屏蔽；P3铝塑复合膜屏蔽

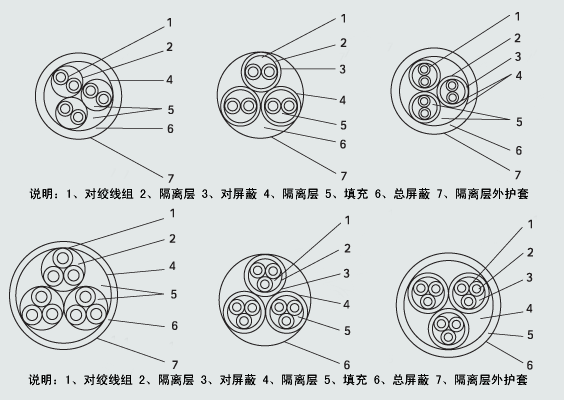

电缆结构图

产品型号规格举例

例1：订购7对（14芯）1.0m㎡的计算机用屏蔽电缆可表示为：

（1）总屏蔽型DJYVP7×2×1.0m㎡

（2）分对屏蔽多股软线型DJYPVR7×2×1.0m㎡

（3）对屏总屏型DJYPVP7×2×1.0m㎡

例2：订购3组3线芯（9芯）0.75 m㎡的计算机用屏蔽电缆可表示为：

（1）分组屏蔽型DJYPV3×3×0.75m㎡

（2）组屏总屏型DJYPVP3×3×0.75m㎡

型号名称及使用范围

型号	名称	使用范围
DJYVP DJYPV DJYPVP	聚乙烯绝缘总屏蔽聚氯乙烯护套电子计算机用电缆聚乙烯绝缘组屏蔽聚氯乙烯护套电子计算机用电缆聚乙烯绝缘组屏蔽总屏蔽聚氯乙烯护套电子计算机用电缆	1、固定敷设在室内、电缆沟或管道内。2、电缆长期工作温度：-20℃～+65℃。3、电缆敷设温度不低于0℃，弯曲半径不小于电缆外径的10倍。
DJYVPR DJYPVR DJYPVPR	聚乙烯绝缘总屏蔽聚氯乙烯护套电子计算机用软电缆聚乙烯绝缘组屏蔽聚氯乙烯护套电子计算机用软电缆聚乙烯绝缘组屏蔽总屏蔽聚氯乙烯护套电子计算机用软电缆
DJEFP DJFPF DJFPFP	氟塑料绝缘总屏蔽氟塑料护套计算机用电缆氟塑料绝缘组屏蔽氟塑料护套计算机用电缆氟塑料绝缘组屏蔽总屏蔽氟塑料护套计算机用电缆	1、固定敷设在室内、电缆沟或管道内。2、电缆长期工作温度：-60℃～+200℃。3、电缆敷设温度不低于-65℃，弯曲半径不小于电缆外径的10倍。
DJFVPR DJFPVR DJFPVRP	氟塑料绝缘总屏蔽氟塑料护套计算机用软电缆氟塑料绝缘组屏蔽氟塑料护套计算机用软电缆氟塑料绝缘组屏蔽总屏蔽氟塑料护套计算机用软电缆
